環氧樹脂膠是指由環氧樹脂為主要原料的一系列膠粘劑，它們和基材具有良好的膠接強度，耐腐蝕性和介質性表現良好。當然這里指的環氧樹脂膠其實細分的種類也有很多，比如：雙酚A型環氧、雙酚F型環氧、脂肪族環氧、脂環族環氧、海因環氧、聚氨酯改性環氧、有機硅改性環氧等等。今天我們在這里主要講講：雙酚A型環氧樹脂或者其他材料改性過的雙酚A環氧樹脂這個類型的膠粘劑。
眾所周知，一般的液體粘度都是高溫下粘度低，低溫下粘度增高，甚至會出現結成固體的現象。那么在材料屆也是一樣，尤其是純度越高的液體材料就越會出現結晶等這些性狀。
我們就從世林膠業生產的環氧樹脂膠談起吧！為了好歸類，我們暫時將其分為兩大類：一、單組份的環氧樹脂膠，二、雙組份的環氧樹脂膠。
單組份環氧樹脂膠
1.膠水粘度增長較大，比如SL3223的粘度在25℃時為10000mpa.s，在15℃下再測量時粘度即增長到85000mpa.s，10℃時粘度會增長到150000mpa.s以上。同理SL3352和SL3354這兩款產品也是一樣，粘度也會有不同情況的增長。
所以冬季我們在使用這種類型的膠時可以按如下條件操作：
1）有空調可以恒溫的房間的：將膠水和涂裝的設備及零件都放入空調房將溫度升高到25℃，調節16小時后即可攪拌膠水，其可恢復到膠水的初始粘度等狀態，方便使用。
2）沒有空調但有加熱設備的：則應該將膠水事先加熱到40-60℃保溫0.5h，使其粘度降低到合適粘度，并攪拌均勻即可。零件如果允許也可以提前加熱到60-80℃，涂膠前即可保持零件和膠水有較好的浸潤，有利于涂膠和提高膠接強度。
3）如果沒有空調也沒有加熱設備的：SL3352和SL3354在電子線路板等產品上可能涂刷起來比較困難，膠層也會因為粘度的增長而增厚，造成過量或浪費。而SL3223干磨片膠則由于粘度增長后，和碳化硅等填料的相容性會變差，表面氣泡會增加，添加耐磨材料的添加量會減少。
雙組份環氧樹脂膠
世林的雙組份環氧樹脂膠可以區分為：透明型和非透明型，一般透明型的，多是不含油填料的類型的產品，它們純度較高，我們一般認為這種透明型的產品一般在10-15℃時有比較明顯的潔晶（凝固）的現象。而非透明型，多為含有各種填料，這種膠粘劑相對來說結晶點適當的要低一些，一般5-10℃左右比較常出現結晶現象。也有一些在0℃以下也不會出現。這些區別和產品的雜化程度相關。我們舉例說明幾款典型的產品：
透明型環氧樹脂膠
世林的典型代表性產品有：
石材膠中的：SL3214、SL3216、SL3218、SL3210、SL3206、SL3205等
木材膠中的：SL3601、SL3601K、SL3602、SL3603等
其它透明的產品有：SL3304、SL3305、SL3323、SL3015(透明色）等
對于這類型的產品，建議在15℃左右時，先提前打開瓶蓋或桶蓋觀察顏色有無變化：
如果沒有任何變化證明產品還沒有開始結晶，即可直接使用。
如果已經開始出現發白膠液變模糊等現象，建議將膠水采用間接加熱的辦法，例如：水浴加熱、烘箱加熱等辦法將膠水溫度提升到50-60℃左右，保溫30min以上，再將其攪拌均勻即可恢復正常狀態。
如果膠水已經結塊變硬，則應該采用間接加熱的辦法，使膠水在50-60℃下保溫更長時間，使其完全溶解成液體后，再攪拌均勻方可使用。
使用時也要注意保持室溫或產品或設備的溫度，不宜低于10℃，環氧樹脂膠隨溫度的升高而加快固化速度，反之溫度越低越難以固化，需要延長固化時間。而具體的加溫的辦法很多：比如石材行業多用火焰槍多次加熱石板，使其受熱均勻。木材行業用烤爐或者火爐間接加熱涂膠面。某些工廠有大型烘箱也可采用烘箱、烘道等加熱固化，如果條件允許有空調或暖氣的單位可以采用空調或暖氣保持涂膠房間的溫度在20℃以上，也能使膠水有效固化。
如果一定沒有這些條件，那么膠水的固化情況會變得十分糟糕，15℃時，固化時間可能需要72h，10℃時膠水固化度不好，可能只有原來強度的30%甚至更低，而且這時的固化時間可能需要1周以上的時間。如果溫度低于5℃甚至會出現不固化的現象。所以為了保障膠水和產品的質量建議務必在冬季采用加熱固化的辦法。
非透明的環氧樹脂膠
這里較為常見的有用于電器產品絕緣灌封的：SL3019、SL3012、SL3015等等，用于結構膠接的SL3302、SL3334、SL3336等等。

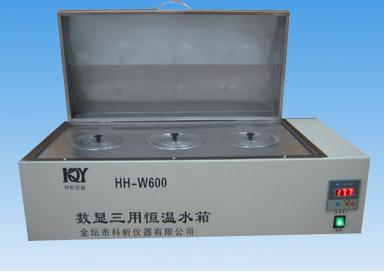

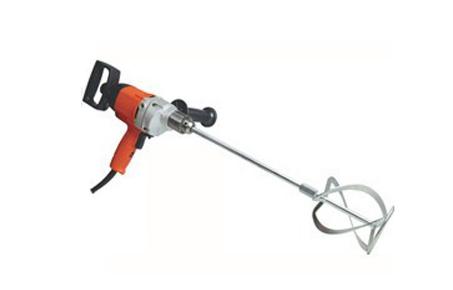

一般來說，灌封膠里由于添加有絕緣性較好的填料諸如：石英粉等等，原來的膠水的流動性一般較好，純度相對較高，所以相對容易結晶，如果長期貯存在倉庫，它們會出現沉淀、結晶等現象，嚴重的膠層變得堅硬無比，那么在使用這種類型的產品時一定需要事先加熱到60-80℃，并且用電動攪拌器攪拌均勻才行。有條件的企業可以購買一種水浴恒溫箱，這種水浴箱可自動加熱保溫，更有條件的企業，還可以購買帶有震動或者可以旋轉的機器，這樣膠水在使用前可以實現很好的回復到內部均勻一致。
對于結構型膠水，如：SL3334等這一類，我們采用了不同的增韌改進技術，使得膠水的成分組成比較復雜，相對來說并不容易結晶，但是冬季使用還是要注意調節溫度，否則也會出現不固化或者固化不完全的現象。
所以綜上來看：環氧樹脂膠粘劑的冬季使用溫度為關鍵，膠水的使用溫度和涂膠后的固化溫度都必須嚴格保障才能有利于膠水的正常使用。
世林膠業是一家專業從事工業膠黏劑的廠家，擁有自主的知識產權和精干的研發團隊，自主開發研制生產的各類工業民用膠黏劑達100多個品種，是阿里巴巴13年誠信通的企業，擁有眾多的客戶群體以及強大的市場競爭優勢。
如果你購買過，或者即將購買世林的膠粘劑產品不防多和我們的技術或銷售專員做詳細咨詢和溝通，這樣有利于我們幫您推薦更為合適的產品，我們也有詳細的操作指南給您做用膠參考。
世林膠業，您身邊穩定的膠黏劑專家顧問，世林服務熱線：0731-28612221
