本產(chǎn)品符合國標(biāo)、行標(biāo)要求，執(zhí)行標(biāo)準(zhǔn)：Q/SL03-2003，有需要的請聯(lián)系客服
1 性 能
1 外觀 A組份為黑色粘稠液體，B組份為棕黑色液體
2 活性期 A∶B=4∶1（重量比），23±2℃, ＞2h；
3 拉伸剪切強度LY12CZ硬鋁,化學(xué)氧化： 23±2℃×24h固化 ≥8.0MPa
4 擊穿強度KV/mm ＞15；
5 邵氏硬度D 23±2℃×24h 85±5°；
6體積電阻系數(shù)，Ω·cm ＞1.0×1013
2包裝、貯存及運輸
1 本品采用25kg/桶鐵桶或塑料桶包裝，125千克一套配套供應(yīng)。。
2 它應(yīng)貯存在陰涼、干燥、通風(fēng)處，在原裝未開封的容器中，自生產(chǎn)日期起其貯存期為一年。
3 該膠為無溶劑膠，按非危險品貯存和運輸。
3注意
應(yīng)盡量避免膠玷污皮膚，若有則可用沾有酒精的衛(wèi)生紙擦拭，再用熱水和肥皂洗凈。

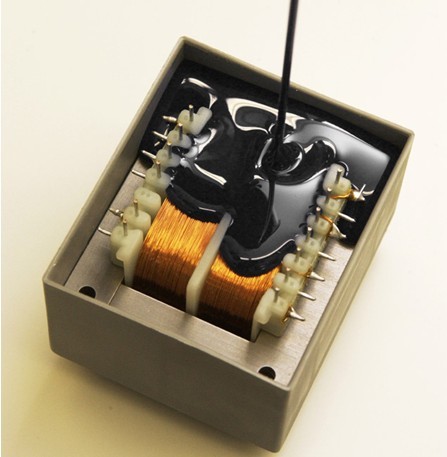

電器灌封膠是以環(huán)氧樹脂為基，改性胺類固化劑與高性能填料等組份組成，它是室溫固化無溶劑雙組份電器灌封膠。具有耐溫、耐熱、耐振動、耐介質(zhì)的作用,并有好的絕緣性能，對電磁芯，線圈等沒有腐蝕。其工作溫度從-40℃～+80℃，短時可達+120℃。
用法
1 需灌封的電子元件應(yīng)潔凈、干燥、無油。
2 將A、B兩組份按重量比4∶1稱量混合均勻后即可澆注，要求高的產(chǎn)品可在真空除氣后澆注。
A、B兩組份放置長時間后會有沉底、分層的現(xiàn)象，使用前應(yīng)加熱并將其攪勻后再混合使用。
3 應(yīng)采用下列固化條件固化：23±2℃×24h,冬季則建議采用室溫固化12小時后再放入烘箱中 60℃保溫2h固化，并注意隨爐升溫和隨爐冷卻。
4 多余的膠可以用溶劑擦除。在23±2℃×24h后，可以進入下工序或進行相關(guān)的試驗。
